全自動電源コード組立ライン Manufacturers

メーカーが完全自動化された電源コード組立ラインに切り替える理由

A 全自動電源コード組立ライン 手動の切断、ストリッピング、圧着、成形ステーションを同期ロボット モジュールに置き換え、コードを未加工のワイヤから完成したテスト済みのプラグまで単一の連続フローで移動させます。電源コードの生産は本質的に大量かつ反復的なものであり、手動による圧着深さまたはワイヤの剥離長さの小さな不一致であっても、現場での故障、保証請求、または認証の拒否につながる可能性があるため、この移行は重要です。

主な利点は、スループットと再現性の組み合わせです。適切に調整された自動ラインは、手動ステーションでは一貫して一致できない寸法公差を維持しながら、シフトごとに数千本の完成コードを出力できます。半自動セルから完全自動セルに変換する工場では、すべての圧着、溶接、および金型サイクルがオペレーターのスキルに依存するのではなく、同じプログラムされたパラメータに従って行われるため、通常、1 日あたりの生産高が 2 桁の増加と、再加工率の目に見える低下を報告しています。

なんと 全自動電源コード組立ライン 作品

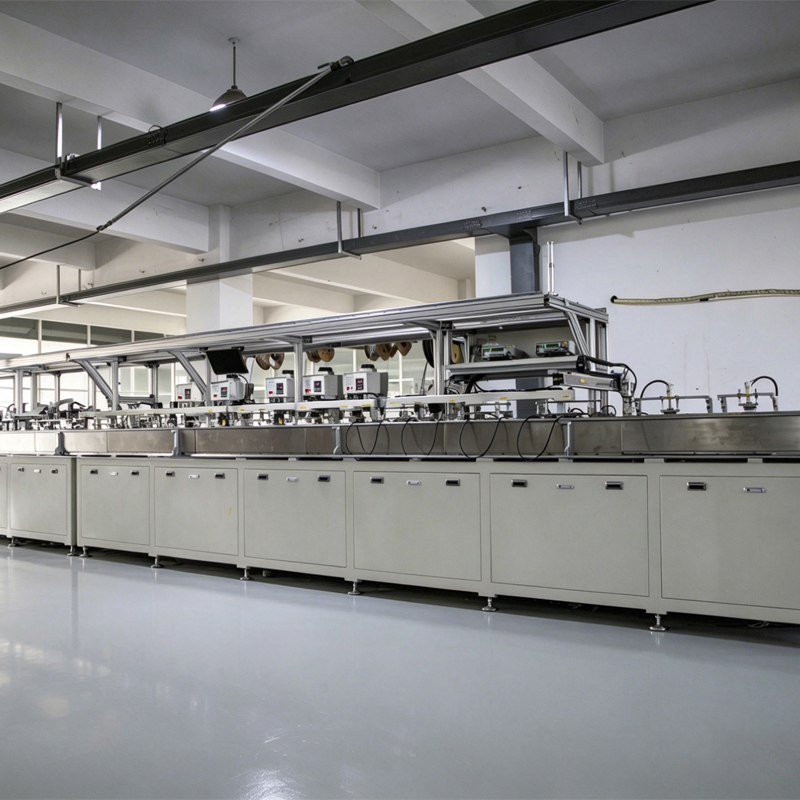

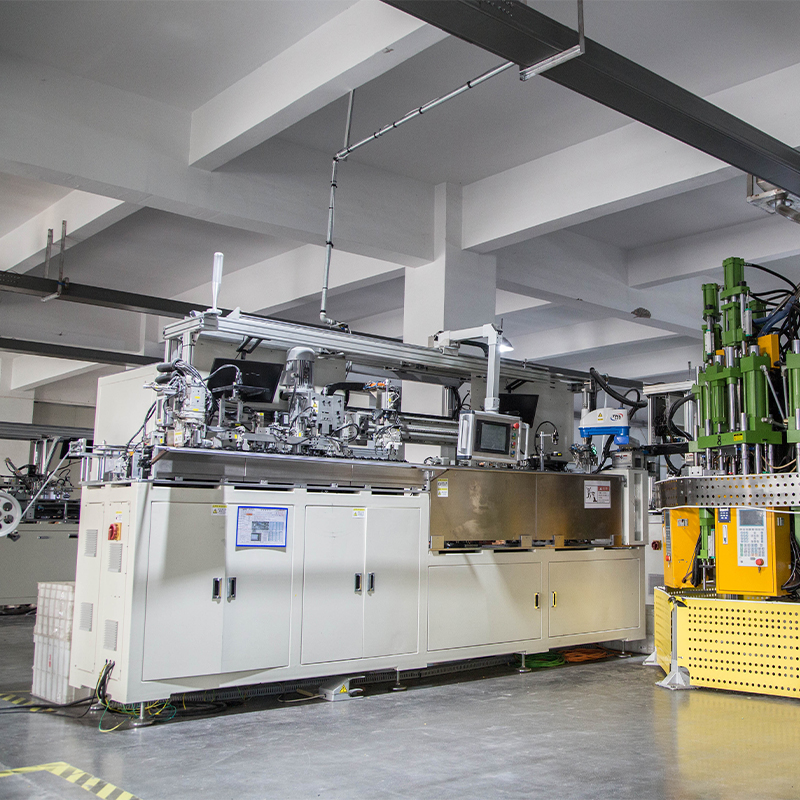

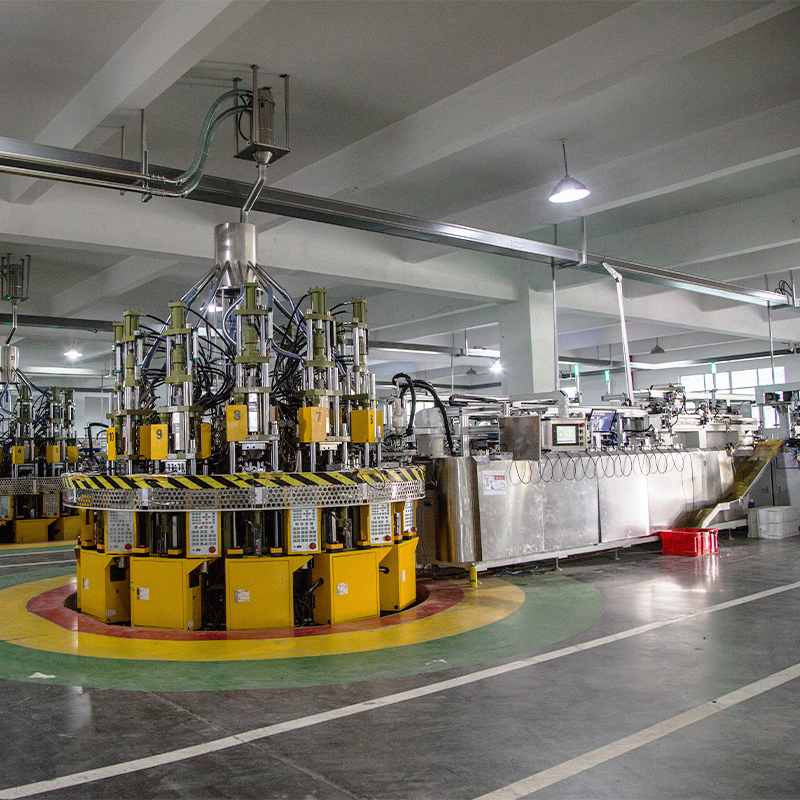

このプロセスは、コンベアまたは回転インデックステーブルによって接続された一連の専用ステーションとして編成されているため、各操作が確認されるとコードは自動的に前進します。

コアプロセスステーション

1. 指定されたコード長さに合わせてワイヤを供給し、正確に切断します。
2. 銅素線に傷を付けずに導体を露出させるデュアルエンドストリッピング
3. 確実な電気接続のための端子圧着または超音波溶接

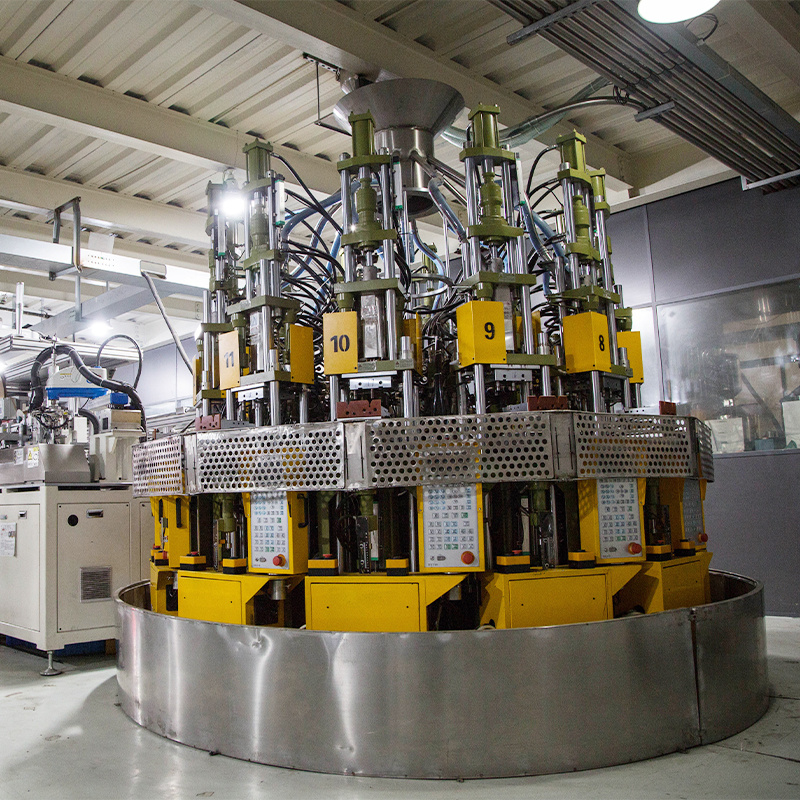

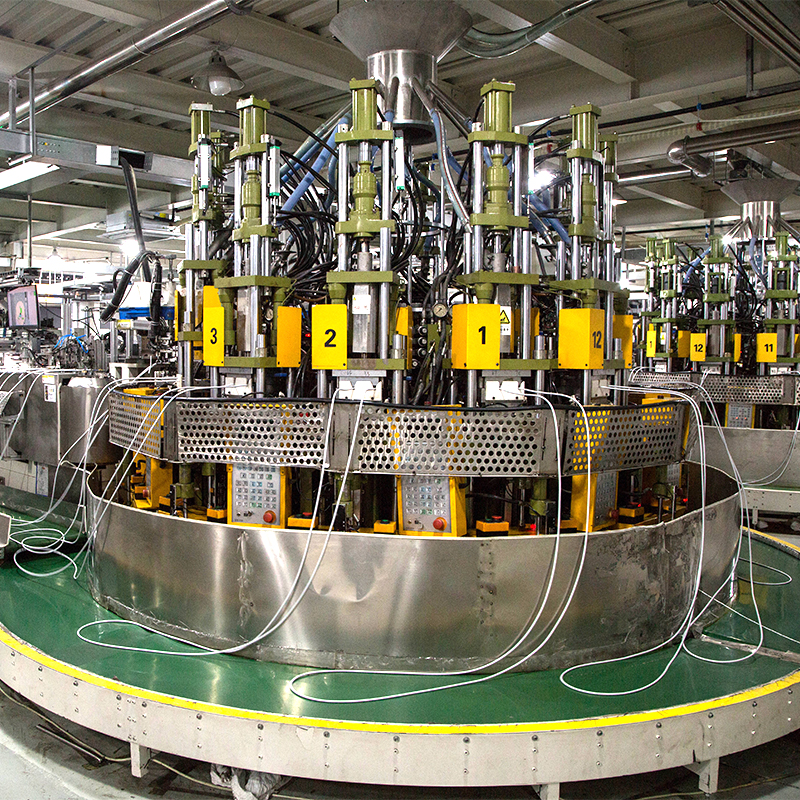

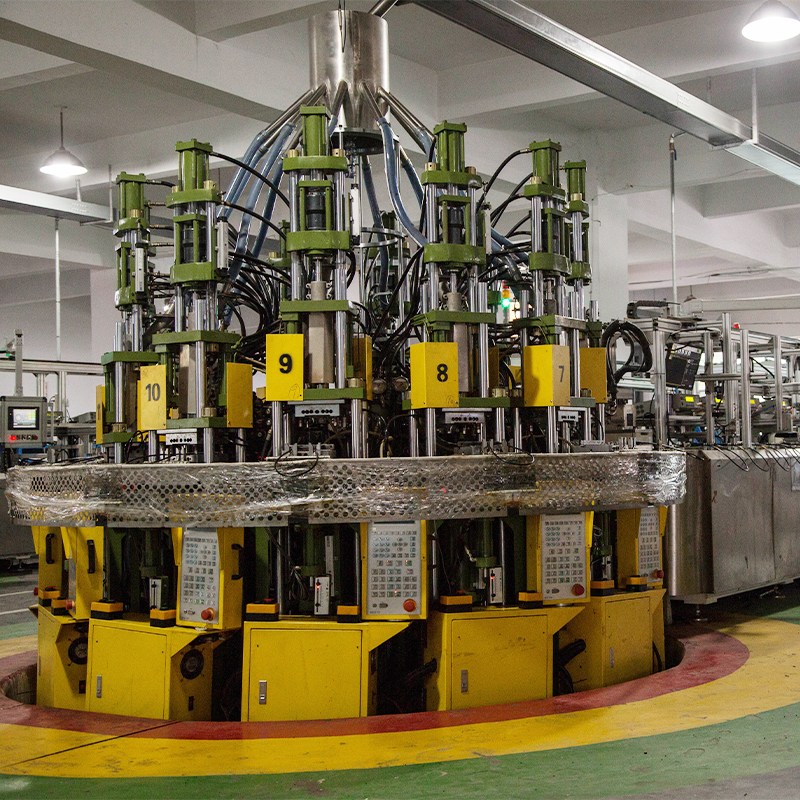

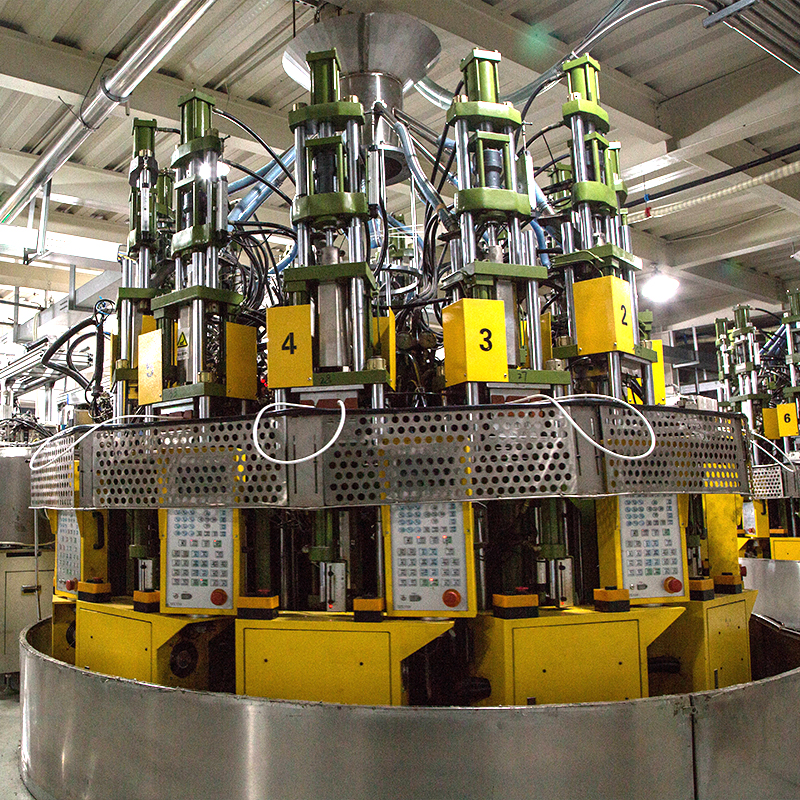

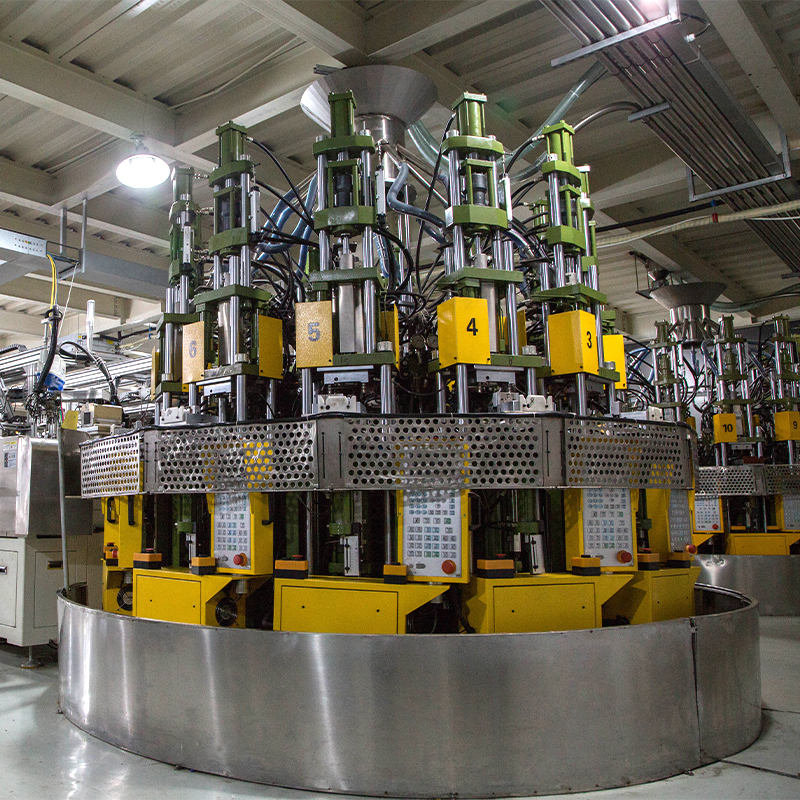

4. プラグ本体の射出成形または圧着端子周囲の機械的組み立て
5. 導通、絶縁耐力、極性チェックなどのインライン電気テスト
6. 自動ラベル付け、コイリング、梱包

テストは個別のオフライン バッチ ステップとして実行されるのではなく、ラインに直接組み込まれるため、欠陥のあるユニットにはフラグが付けられてすぐに排出され、パッケージングに到達するのを防ぎます。このインライン品質管理は、UL、VDE、CCC、または SAA 認証要件を満たす必要があるコードに自動化ラインが好まれる主な理由の 1 つです。

材料の選択とライン性能への影響

自動化ラインの信頼性は、そのラインを通るケーブル ジャケットと絶縁化合物によって決まります。 PVC 化合物が一貫していない場合、ストリッピング ステーションで導体に絶縁が残留したり、逆に銅に傷がついたりする可能性があり、どちらも電気試験ステーションでの不合格の原因となります。などのサプライヤー 和進電子技術株式会社 は 2010 年に設立され、20,000 平方メートルの施設内で 6 台の内部ミキサーを備えた完全自動配合ラインを運用しており、高速電線およびケーブル機器での安定した性能を実現するために特別に設計された環境に優しい、難燃性、絶縁性および外装用の PVC コンパウンドを生産し、年間 120,000 トンの生産能力をサポートしています。

ジャケットコンパウンドの硬度と弾性をストリッピングブレードの設定に合わせることで、導体ストランドのマイクロカットが減少し、その結果、電源コードラインで最大のスクラップ発生源となることが多い絶縁耐力テストでの故障率が低下します。

ライン効率の測定: 主要な出力指標

メーカーは通常、自動化に投資する前に、資本コストを正当化するために手動セットアップと自動セットアップの間でいくつかのパフォーマンス指標を比較します。

産業規模で生産する施設は、完全自動化が何を達成できるかを示しています。 慈渓万能電子有限公司 は 1995 年に設立され、スマート ファクトリーを運営し、次のような成果を上げています。 毎日600,000ユニット 100 人を超えるエンジニアと、UL、VDE、CCC、SAA、UKCA、CE、RoHS、REACH などの認定資格者によってサポートされ、家電、医療機器、電動工具のクライアントにサービスを提供しています。

さまざまなコードタイプに応じた自動化ラインの選択

すべての電源コードに同じ工具が必要なわけではありません。ライン構成は、製造されるコネクタ規格およびケーブルゲージに一致させる必要があります。

• 地域のプラグ規格 (米国、EU、英国、オーストラリア) にはそれぞれ専用の金型工具と端子圧着プロファイルが必要です
• 0.5 mm² からより重いゲージまでのケーブル断面積には、調整可能なストリッピングおよび圧着力設定が必要です
• 医療および産業用途では、多くの場合、追加のトレーサビリティ マーキングとより厳格な耐電圧しきい値が必要になります。

銅線の伸線からプラグ成形までの完全な社内機能により、メーカーは外注のコンポーネントを待たずにこれらのパラメータを迅速に調整できるため、コード タイプまたはプラグ規格を切り替える際の切り替え時間が短縮されます。

よくある質問

Q1: 床面積はどのくらいですか? 全自動電源コード組立ライン 通常は必要ですか？

レイアウトはステーション数によって異なりますが、標準的な 2 導体および 3 導体コードのほとんどの直線構成または回転構成は、入力リールと出力梱包用のバッファー ゾーンを含む生産フロアから 15 ～ 30 メートル以内に収まります。

Q2: US コネクタと EU コネクタの切り替えなど、1 つのラインで複数のプラグ規格に対応できますか?

はい、ラインでクイックチェンジ金型セットと調整可能な圧着工具を使用している場合に限ります。通常、切り替えには完全な再構成ではなく、定義されたセットアップ期間がかかりますが、正確な時間は機器ベンダーの設計によって異なります。

Q3: 自動電源コードラインでの不良品の多くは何が原因でしょうか?

不合格品の大部分は 2 つの原因に遡ります。1 つは剥離欠陥を引き起こす一貫性のない絶縁化合物、もう 1 つは圧着ダイの位置がずれているため、端子と導体との接触不良が原因です。インライン電気試験はどちらも梱包前に検出できるように設計されています。
